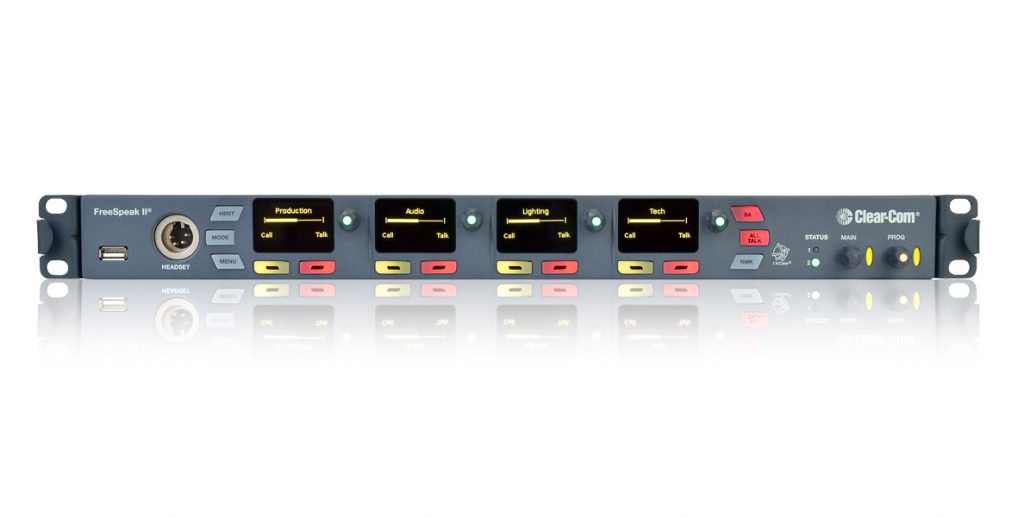

FreeSpeak II Base Station

Die FSII-BASE-II ist eine Basisstation für die drahtlosen FreeSpeak II 1,9 GHz und 2,4 GHz aktiven Transceiver-Antennen und Beltpacks. Das FSII-BASE-II verfügt über vier 2-Draht-Anschlüsse für analoge Partyline-Verbindungen, vier 4-Draht-Audioanschlüsse und vier Displays mit Softkeys. Ein dedizierter Bühnenankündigungsausgang (SA) und ein Programm-Audioeingang sind vorhanden.

FSII-Base-II

FreeSpeak II-Base-II Digitale drahtlose Basisstation

Unterstützt sowohl 1,9-GHz- als auch 2,4-GHz-FSII-Beltpacks auf einer einzigen Basisstation
Routing und Konfiguration von bis zu 25 FreeSpeak II Beltpacks
Vier 2-Draht-Ports mit Rufsignal, Auto-Nulling (Clear-Com und RTS)
Unterstützt nativ 2 Transceiver und bis zu 10 Transceiver über FSII-Splitter
Glasfaser-Transceiver-Verbindungen, unterstützt zwei faserfähige FSII-Splitter
Die Benutzeroberfläche mit mehreren Modi verfügt über Überwachungs-, Einrichtungs- und Hauptstationsmodi mit zuweisbaren Softkeys
GPIOs ermöglichen die Zuweisung zum Auslösen von Cue-Lights, Tally oder Radios
Matrix- und Partyline-Konfigurationen unterstützen bis zu 12 Kanäle und/oder Gruppen
DECT-Sync-Ports zur Optimierung von Co-Location-Systemen
Der HF-Audiofilter verbessert die Systemleistung in harten HF-Umgebungen
Browserbasierter Core Configuration Manager (CCM) mit InSite für Echtzeitstatistiken, Beltpack- und Transceiver-Diagnose und Funktionen wie Remote Mic Kill
Textnachrichten von CCM an drahtlose Beltpacks

Technische Spezifikationen

Base-to-Beltpack-Frequenzgang: 100 Hz – 7,1 kHz Anzahl
Beltpacks pro Basisstation: 25 Anzahl
Transceiver/Antennen, die von der Basis unterstützt werden: 10
Anzahl aktiver Transceiver-Ports: 2, ein Port kann bis zu 1 FSII fernversorgen Splitter oder 1 FSII-Transceiver
PC-Programmierport: 2 LAN RJ45
Relaisport: DB15, unterstützt ein Relais, das dem SA-Ausgang zugewiesen ist
Partyline A, B, C, D (jeweils): XLR-3F, Ein/Aus-Terminierungsschalter, Clear-Com und RTS-kompatibel
Partyline Ein/Aus: A/B, C/D gepaart
Partyline-Ausgangsspannung: 26 – 28 VDC, 800 mA pro Paar (A/B oder C/D)
4-Draht-/Matrix-Verbindung: 4 RJ-45
Programmeingänge : XLR-3F, transformatorisolierter Line-Pegel-Eingang
Stage Announce-Ausgang: XLR-3M, transformatorisolierter Line-Pegel-Ausgang
Vorderseite Headset: 4-poliger Stecker und 5-polige Buchse Optionen
Vorderseite Displays: 4 OLEDs mit Encodern und zuweisbaren Softkeys
Vorderseite Anzeigen: Antennenstatus, Beltpack-Status
Anschluss für externe Stromversorgung: 12 VDC
Programmierung/Bearbeitung der Basisstation : Push-to -enter

Gewicht

2.5 kg

Leistung

Eingang: 100–240 V AC, 1,4 A max.
Ausgang: 12 V DC, 60 W, 5 A
Stromaufnahme : 12V, 4 A max., 48 W max

Maße

4,4 x 48,3 x 25,9 cm (H x W x T)
